Подготовка модели для печати архитектурного макета

От цифрового проекта к физическому воплощению: готовим модель правильно

Создание физического макета — ключевой этап в презентации архитектурного проекта. 3D-печать позволяет сделать это быстро и с высокой точностью, но результат напрямую зависит от качества исходной 3D-модели. Неподготовленный файл из ArchiCAD, Revit или 3ds Max может привести к ошибкам печати и потере времени. В этой статье мы расскажем, как превратить вашу детализированную рабочую модель в идеальный файл для 3D-принтера. Этот процесс является важной частью перехода от BIM-модели к физическому макету.

Шаг 1: Упрощение и очистка модели

Первое и самое важное правило — убрать все лишнее. Для печатного макета не нужна внутренняя обстановка, инженерные сети, элементы декора и ландшафта, если они не являются частью основной архитектурной концепции. Ваша задача — оставить только «коробку» здания: стены, перекрытия, крышу, оконные и дверные проемы.

• Удалите мебель: столы, стулья, диваны.
• Уберите сантехнику и оборудование: унитазы, раковины, кухонную технику.
• Исключите мелкий декор: картины, вазы, книги.
• Оставьте только конструктив: сосредоточьтесь на геометрии, которая будет видна снаружи.

Это не только уменьшит вес файла и сложность обработки, но и предотвратит возможные ошибки при создании единой, цельной геометрии.

Шаг 2: Контроль толщины элементов

В цифровом мире плоскости могут не иметь толщины, но в физическом — нет. Любой элемент, который должен быть напечатан, обязан иметь толщину. Стены, перекрытия, колонны и даже тонкие ограждения — все это должно быть объемными телами.

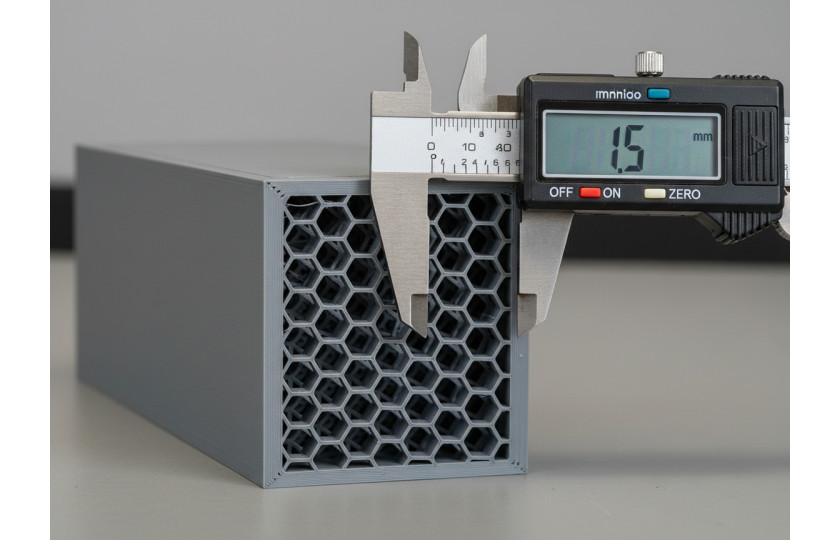

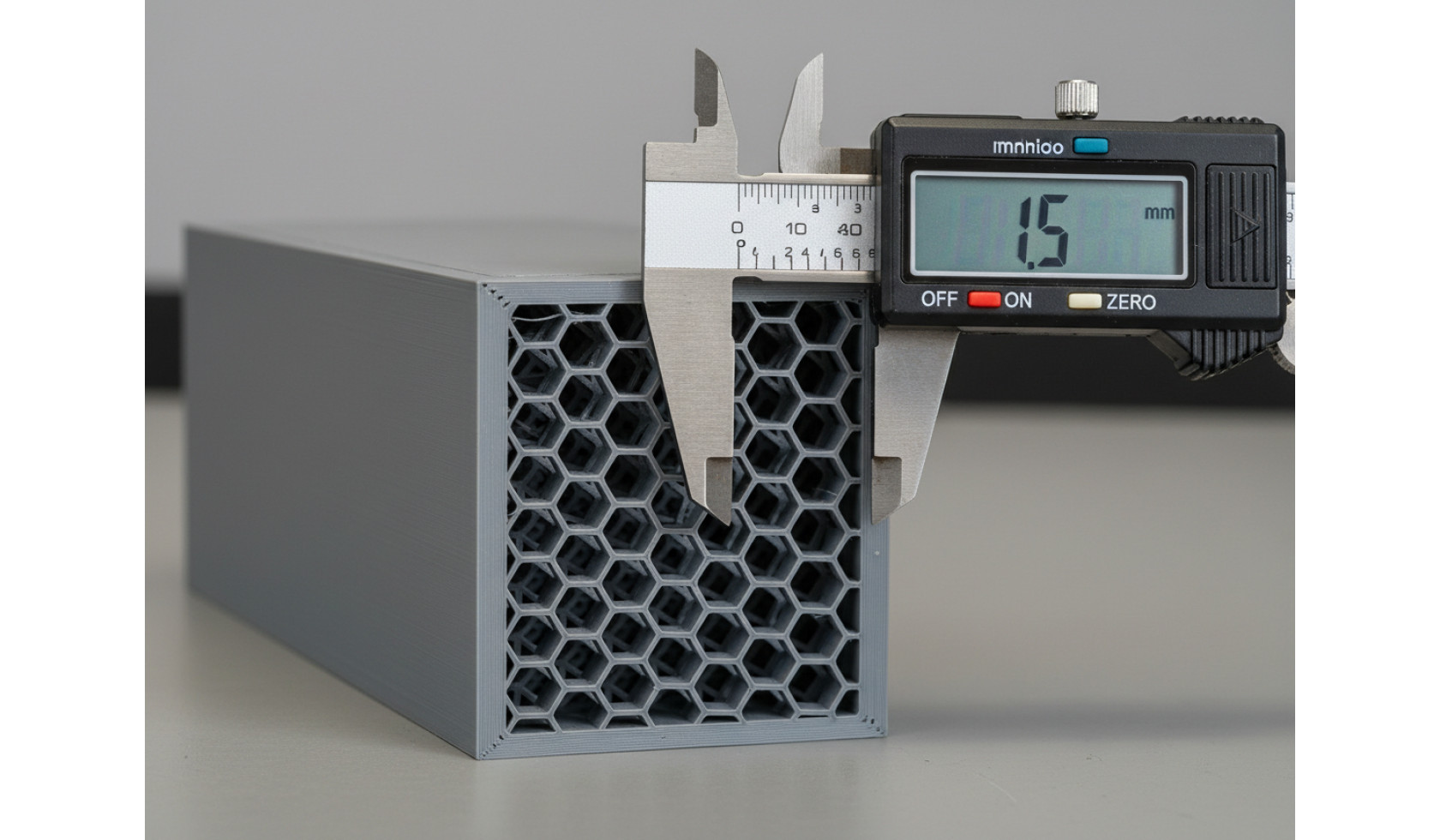

Минимально допустимая толщина зависит от масштаба макета и технологии печати. Слишком тонкие стенки могут сломаться или не пропечататься вовсе.

Рекомендуемые минимальные толщины (для FDM-печати)

Убедитесь, что все поверхности имеют заданную толщину и не являются просто плоскостями.

Шаг 3: Создание единого «водонепроницаемого» объекта

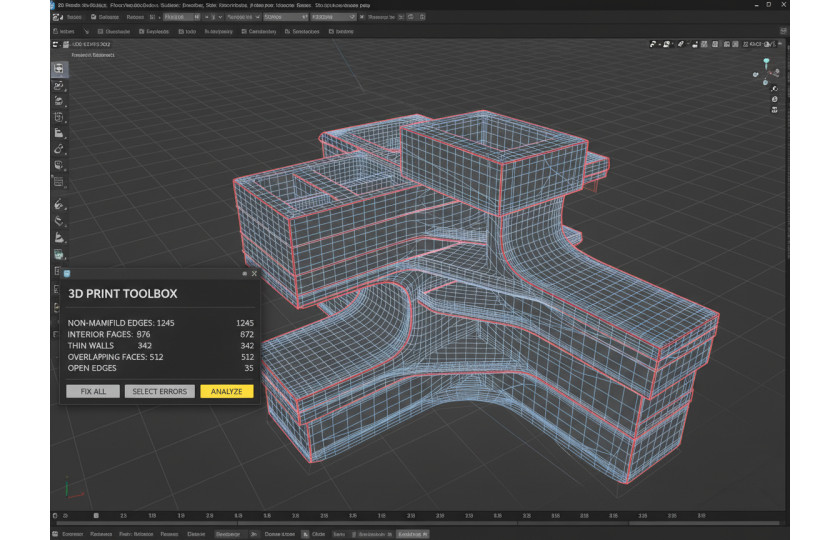

Для 3D-принтера модель должна быть единым, замкнутым и герметичным (manifold) объектом, без дыр и щелей. Представьте, что вы наполняете модель водой — она не должна нигде протечь.

• Объедините элементы: Используйте булевы операции (Boolean Union/Merge) в вашем 3D-редакторе, чтобы слить все отдельные части (стены, перекрытия, колонны) в один монолитный объект.
• Проверьте на наличие дыр: Внимательно осмотрите модель на предмет щелей между элементами. Все стыки должны быть плотно соединены.
• Проверьте нормали: Все полигоны модели должны быть «вывернуты» наружу. Перевернутые нормали (flipped normals) могут быть восприняты слайсером как пустота, что приведет к дефектам печати.

Многие программы имеют встроенные инструменты для анализа и исправления таких ошибок (например, STL Check в 3ds Max).

Шаг 4: Экспорт в формат для печати

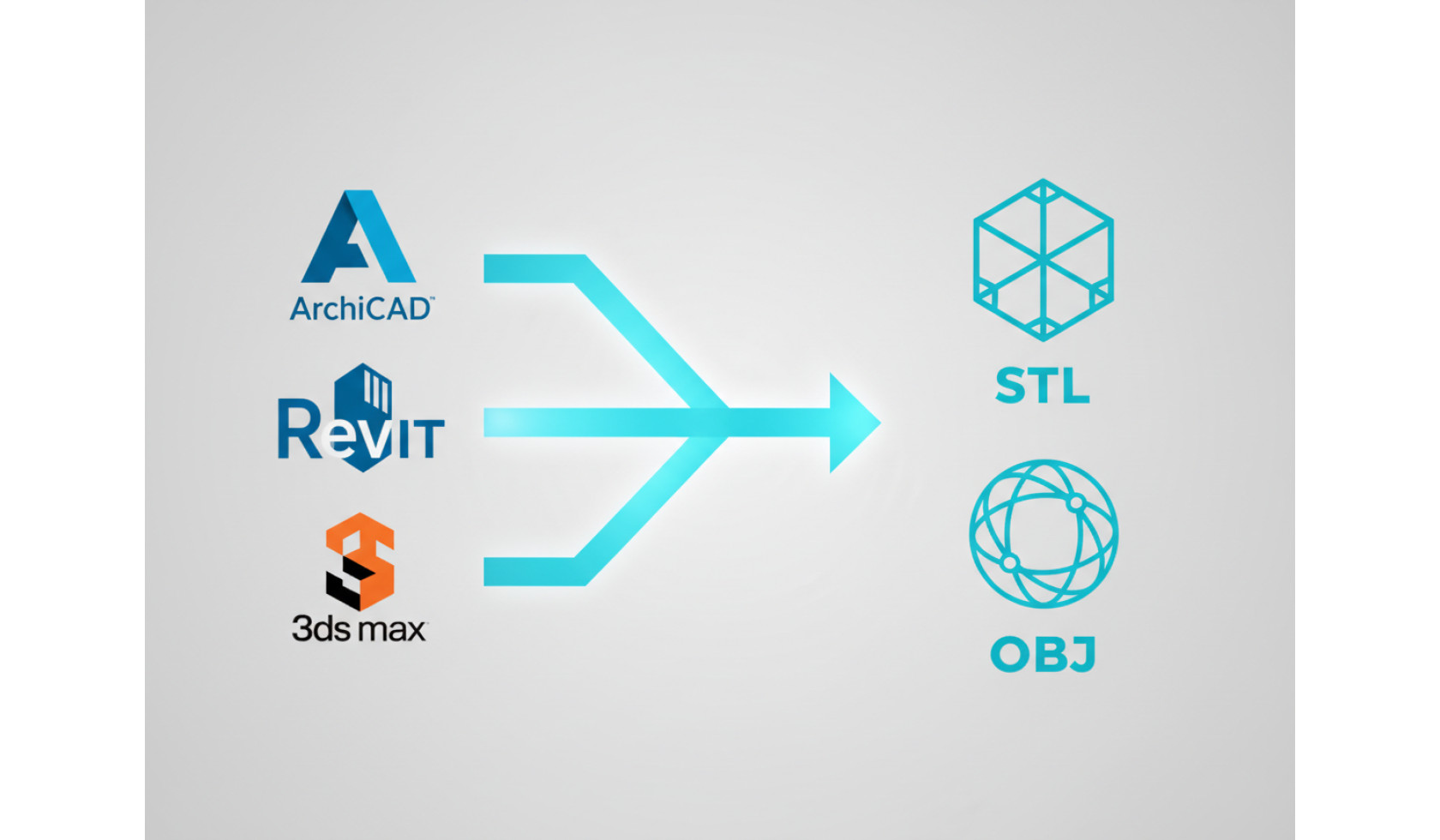

Когда модель готова, ее нужно сохранить в формате, понятном для программ-слайсеров, которые готовят задание для 3D-принтера. Самые распространенные форматы — STL и OBJ.

• STL (Stereolithography): Самый популярный формат. Он описывает геометрию как сетку из треугольников. При экспорте выбирайте высокое качество (high resolution/polygon count), чтобы избежать «граненых» скруглений на криволинейных поверхностях.
• OBJ: Более современный формат, который также отлично подходит для печати.

При экспорте из ArchiCAD, Revit или другого BIM-софта убедитесь, что вы экспортируете именно 3D-вид, а не 2D-чертежи. Обычно для этого есть опция «Сохранить как...» или «Экспорт в 3D».

Часто задаваемые вопросы (FAQ)

Правильная подготовка модели — залог успешной и качественной 3D-печати вашего архитектурного макета. Следуя этим советам, вы сэкономите время и получите результат, который точно соответствует вашему видению. Если у вас остались вопросы или вы хотите заказать печать, свяжитесь с нами!
